Nhà cung cấp bộ chuyển đổi tín hiệu làm mờ đèn LED nâng cao

AK Lighting là nhà sản xuất và cung cấp bộ chuyển đổi tín hiệu điều chỉnh độ sáng đèn LED. Là một phần của chúng tôigiải pháp chiếu sáng sân khấu, chúng tôi cung cấp thiết bị điều khiển tiên tiến có khả năng chuyển đổi nhiều loại tín hiệu điều chỉnh độ sáng khác nhau thành tín hiệu điều khiển có thể nhận biết được bằng các thiết bị đèn LED, từ đó cho phép các hiệu ứng động và điều chỉnh độ sáng chính xác.

Tại sao cần có bộ chuyển đổi?

Ngành công nghiệp chiếu sáng sử dụng nhiều tiêu chuẩn kiểm soát không tương thích lẫn nhau; nếu không có bộ chuyển đổi, hệ thống chiếu sáng của bạn rất có thể gặp phải sự cố vận hành.

Biểu diễn sân khấu: Thường sử dụng giao thức DMX512 phổ quát.

Tòa nhà thương mại: Thường sử dụng các giao thức DALI và 0-10V/1-10V.

Dải & mô-đun LED: Thường chấp nhận trực tiếp các tín hiệu điều khiển từ xa.

Nếu bạn muốn điều khiển tất cả các thiết bị chiếu sáng bằng một hệ thống thống nhất duy nhất thì bộ chuyển đổi—có khả năng dịch chính xác và theo thời gian thực một loại tín hiệu điều chỉnh độ sáng này sang loại tín hiệu khác—là một thiết bị thực sự cần thiết.

So sánh tính năng cốt lõi

Kịch bản kết hợp điển hình

Chúng tôi điều chỉnh các đề xuất sử dụng và cấu hình cụ thể theo yêu cầu của dự án của bạn. Đối với mọi dự án—bất kể tính chất của nó—chúng tôi cung cấp các giải pháp tùy chỉnh được thiết kế để phù hợp hoàn hảo với nhu cầu vận hành trong thế giới thực. Chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về các yêu cầu cụ thể của bạn.

1. Sân khấu nhỏ trong nhà

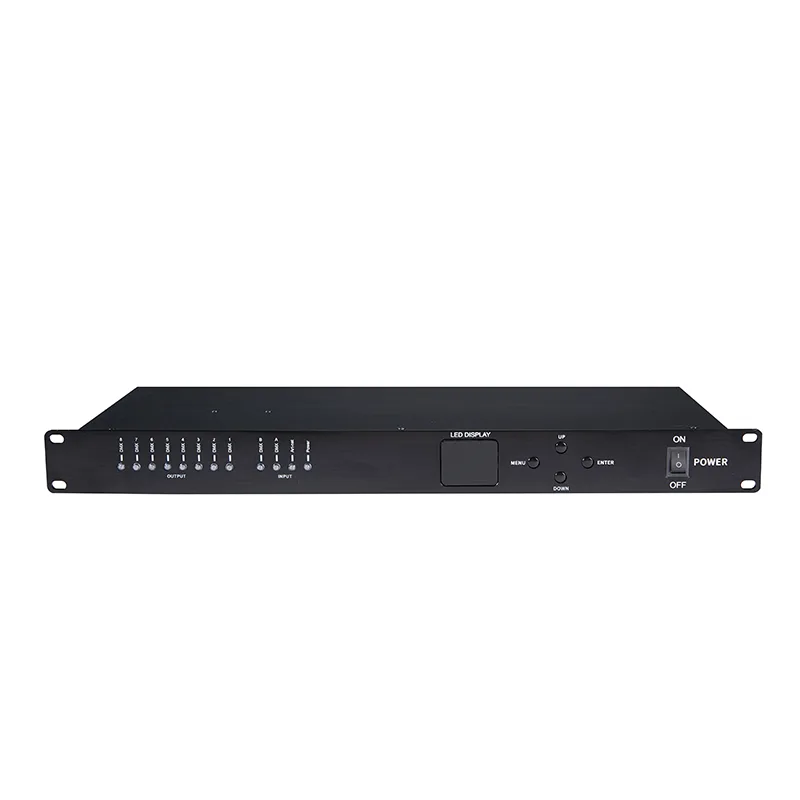

Cấu hình:Bộ chuyển đổi Art-Net sang DMX→ Thiết bị chiếu sáng

Đối với các thiết lập chiếu sáng quy mô nhỏ, nơi khoảng cách truyền tín hiệu DMX ngắn, Bộ chia DMX là không cần thiết. Trong trường hợp này, Bộ chuyển đổi Art-Net sang DMX đơn giản là đủ để chuyển đổi dữ liệu Art-Net thành tín hiệu DMX mà các thiết bị chiếu sáng có thể nhận ra.

Cấu hình này có hệ thống cáp đơn giản và khả năng triển khai nhanh chóng, khiến nó trở nên lý tưởng cho các cuộc họp công ty, sân khấu rạp hát nhỏ hoặc các sự kiện triển lãm.

2. Sân khấu cỡ trung bình/Biểu diễn bán ngoài trời

Cấu hình: Bộ chuyển đổi Art-Net sang DMX → Bộ chia DMX được xếp hạng IP → Thiết bị chiếu sáng được khoanh vùng

Điều khiển phân tán cho phép mỗi vùng cụ thể được điều khiển bởi đầu ra Bộ chia chuyên dụng, từ đó nâng cao độ ổn định tín hiệu và ngăn ngừa lỗi một cổng làm ảnh hưởng đến toàn bộ hệ thống chiếu sáng.

Bộ chia tín hiệu được xếp hạng IP65 được thiết kế để chịu được môi trường bán ngoài trời hoặc ẩm ướt. Thiết lập này cho phép các hiệu ứng ánh sáng nhiều lớp và hỗ trợ phân vùng độc lập giữa nền và tiền cảnh của sân khấu.

3. Sân khấu ngoài trời lớn / Dự án chiếu sáng cảnh quan vào ban đêm

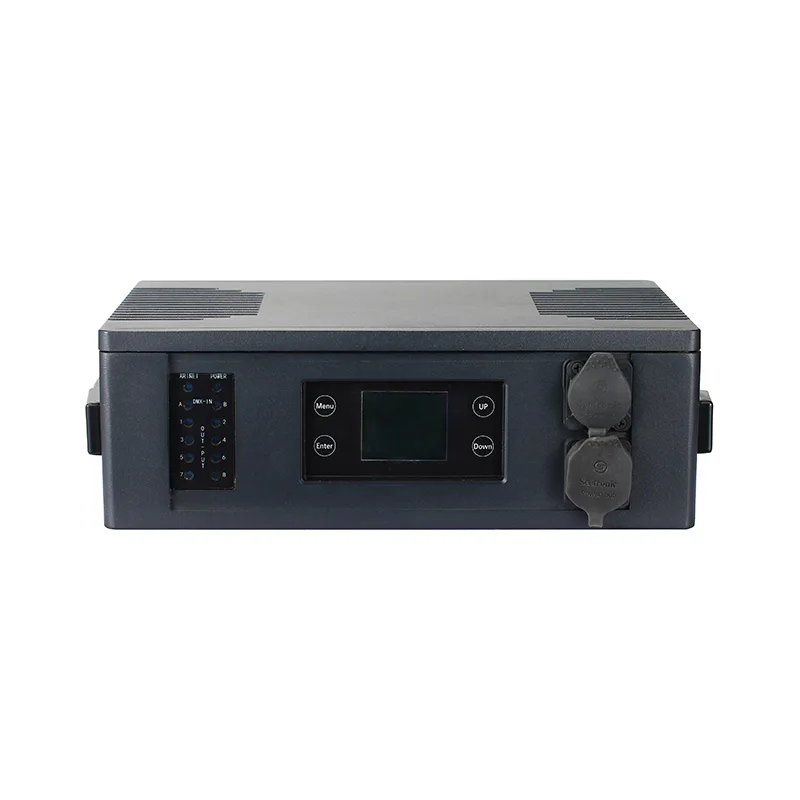

Cấu hình: Bộ chuyển đổi Art-Net sang DMX được xếp hạng IP65 →Bộ chia DMX được xếp hạng IP→ Thiết bị chiếu sáng được khoanh vùng → Hệ thống điều khiển toàn diện

Những loại dự án này đòi hỏi phải có sự bảo vệ hoàn toàn ngoài trời—đặc biệt là khả năng chống mưa, bụi và độ ẩm. Hơn nữa, do tính chất mở rộng của các địa điểm như vậy, Bộ chia tách được phân phối cho phép kiểm soát độc lập đối với các khu vực khác nhau trong trang web. Cách tiếp cận này ngăn chặn sự suy giảm và biến dạng tín hiệu, đảm bảo đầu ra DMX ổn định trong khoảng cách truyền dài.

Hệ thống này có khả năng hỗ trợ hoạt động đồng thời của hàng trăm, thậm chí hàng nghìn thiết bị chiếu sáng, tạo điều kiện cho các hiệu ứng ánh sáng phức tạp và hình ảnh động đồng bộ.

Hướng dẫn cài đặt

● Chuẩn bị môi trường cài đặt

Xác minh rằng vị trí lắp đặt dự kiến ​​cho Bộ chuyển đổi tín hiệu điều chỉnh độ sáng đèn LED bằng phẳng và thông thoáng. Nếu thiết bị có xếp hạng IP65, thiết bị có thể được lắp đặt ngoài trời; tuy nhiên, tránh ngâm lâu trong nước đọng.

Duy trì khoảng trống ít nhất 10–15 cm xung quanh thiết bị để tạo điều kiện tản nhiệt thích hợp.

● Nguồn điện và nối đất

Sử dụng nguồn điện ổn định có điện áp đáp ứng thông số kỹ thuật của thiết bị. Nên sử dụng mạch điện chuyên dụng để tránh dùng chung đường dây với tải công suất lớn.

Đảm bảo dây nối đất DMX được nối đất đúng cách để giảm thiểu nhiễu tín hiệu và giảm nguy cơ nhấp nháy.

● Gắn thiết bị

Cố định thiết bị bằng vít hoặc giá đỡ để đảm bảo độ ổn định; điều này ngăn chặn sự rung động hoặc chuyển động vật lý ảnh hưởng đến mạch điện bên trong.

Đối với việc lắp đặt ngoài trời, hãy cân nhắc sử dụng keo chống thấm để tăng cường việc bịt kín các cổng kết nối.

● DMX và cáp tín hiệu mạng

Bộ chuyển đổi Art-Net sang DMX: Kết nối đầu vào mạng (Art-Net) với bảng điều khiển ánh sáng hoặc máy chủ phương tiện và kết nối đầu ra DMX với các thiết bị tương thích DMX hoặc Bộ chia DMX.

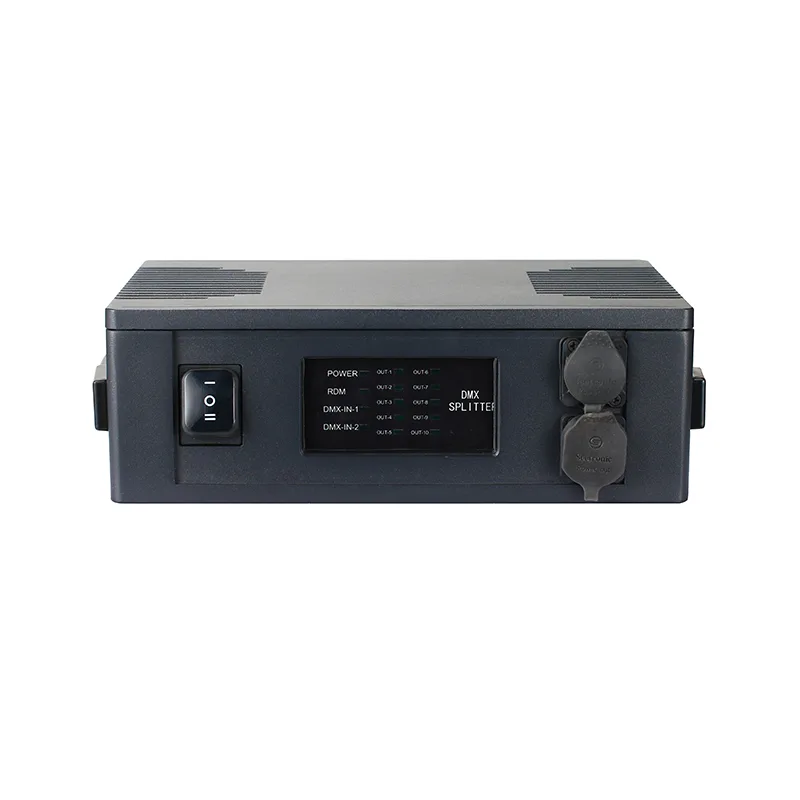

IP Bộ chia DMX: Kết nối đầu vào DMX với bộ chuyển đổi hoặc đầu ra của bộ chia ngược dòng và phân phối đầu ra DMX đến các thiết bị cố định hoặc vùng chiếu sáng riêng lẻ. Sử dụng cáp DMX có vỏ bọc; đối với các chặng chạy đường dài, mỗi đoạn cáp không nên vượt quá 300 mét.

Trong các hệ thống có nhiều bộ chia, hãy cấu hình từng bộ chia để hoạt động với các đầu ra độc lập nhằm giảm thiểu nguy cơ xảy ra lỗi ở một điểm duy nhất.

● Cấu hình hệ thống

Định cấu hình Art-Net Universe và địa chỉ bắt đầu tương ứng với địa chỉ của các thiết bị chiếu sáng. Các cổng đầu ra của Bộ chia DMX có thể được cấu hình để khớp trở kháng đầu cuối (kết thúc).

Sau khi hoàn thành việc đi cáp, hãy thực hiện kiểm tra tín hiệu để đảm bảo rằng các thiết bị chiếu sáng phản hồi chính xác.
